起源の場所: | ドイツ |
ブランド名: | Rexroth |
モデル番号: | R900777269 4 WRKE 25 E 220のL - 31/6例えば。24K31/A1D3M 4 WRKE 25 E 220のL - 3つのX/6例えば。24K31/A1D3M |
最小注文数量: | 1 |
---|---|
価格: | On request |
パッケージの詳細: | 標準的な紙箱 |
受渡し時間: | 7 10日 |
支払条件: | トン/ Tは、ウェスタンユニオン |
供給の能力: | 月額100個 |
材料いいえ。: | R900777269 4 WRKE 25 E 220のL - 31/6例えば。24K31/A1D3M | コードをタイプして下さい: | 4 WRKE 25 E 220のL - 3つのX/6例えば。24K31/A1D3M |
---|---|---|---|
ハイライト: | rexrothの比例した弁,油圧電磁弁 |

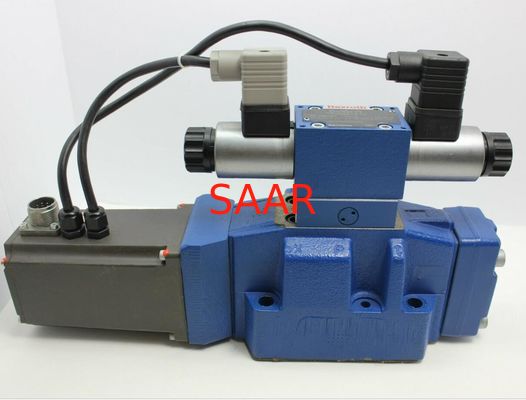

Rexroth 4WRKEシリーズ比例方向バルブ
サイズ10、16、25、27、32、35
コンポーネントシリーズ3X
最大動作圧力350 bar
最大流量3000 l / min
特徴
*パイロット制御の2段階比例方向制御弁、メイン制御スプールと統合電子回路(OBE)の電気位置フィードバック付き
*比例ソレノイド動作
サブプレート取り付けの場合:ISO 4401電気位置フィードバックに準拠したポーティングパターン
*ばね中心の主制御スプールパイロット制御弁:単段比例方向制御弁
*位置制御付きメインステージ
タイプ | 4WRKE | ||||||
サイズ | 10 | 16 | 25 | 27 | 32 | 35 | |
設置位置 | 任意、できれば水平 | ||||||
周囲温度範囲 | °C | -20…+50 | |||||
保存温度範囲 | °C | -20…+80 | |||||
重量 | kg | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
DIN EN 60068-2-6に準拠した正弦波試験 | 10サイクル、10…2000 .. 1 Hz / minの対数周波数変化速度で10 Hz、5〜57 Hz、振幅1.5 mm(pp)、57〜2000 Hz、振幅10g、3軸 | ||||||
DIN EN 60068-2-64に準拠したノイズテスト | 20…2000 Hz、振幅0.05g2 / Hz(10gRMS)3軸、テスト時間30軸あたり | ||||||
DIN EN 60068-2-27に準拠した衝撃試験 | 半正弦波15g / 11 ms、軸ごとに正方向に3回、負方向に3回、3軸 | ||||||
DIN EN 60068-2-30に準拠した湿熱 | バリエーション2:+25°C…+55°C、90%…97%相対湿度、2サイクル、24時間 |
サイズ | 10 | 16 | 25 | 27 | 32 | 35 | |||
最高使用圧力 | バー | 350 | |||||||
最高使用圧力 | ポートP | バー | 315 | 350 | 210 | 350 | |||
ポートA | バー | 315 | 350 | 210 | 350 | ||||
ポートB | バー | 315 | 350 | 210 | 350 | ||||
使用圧力範囲 | パイロット制御弁、パイロット給油 | バー | 25…315 | ||||||
最大戻り流圧力 | ポートT、外部パイロットオイルリターン | バー | 315 | 250 | 210 | 250 | |||
ポートT、内部パイロットオイルリターン | バー | 10 | |||||||
ポートY | バー | 10 | |||||||
最大流量 | l /分 | 170 | 460 | 870 | 1000 | 1600 | 3000 | ||
公称流量1) | l /分 | 25 50 100 | 125 150 200 220 | 220 350 | 500 | 400 600 | 1000 | ||
パイロットフロー | 入力信号0→100% | ポートXおよびY | l /分 | 4.1 | 8.5 | 11.7 | 13 | ||
作動油温度範囲 | °C | -20…+80 | |||||||
できれば | °C | -40…+50 | |||||||
粘度範囲 | mm²/ s | 20…380 | |||||||
できれば | mm²/ s | 30…45 | |||||||
油圧作動油の最大許容汚染度、ISO 4406(c) 2に準拠した清浄度クラス | パイロット制御弁 | ISO 4406(c)に準拠したクラス18/16/13 | |||||||
メインバルブ | ISO 4406(c)に基づくクラス20/18/15 | ||||||||
ヒステリシス | % | ≤1 | |||||||
応答感度 | % | ≤0.5 |
1) | Δp = 10 barで±10%、 Δp =バルブ差圧 |
2) | コンポーネントに指定された清浄度クラスは、油圧システムで順守する必要があります。 効果的なろ過は、障害を防ぎ、同時にコンポーネントのライフサイクルを延ばします。 フィルターの選択については、www.boschrexroth.com / filterを参照してください。 |
サイズ | 10 | 16 | 25 | 27 | 32 | 35 | ||
電圧タイプ | 直流電圧 | |||||||
信号の種類 | アナログ | |||||||
最大消費電流 | アンプの | A | 1.5 | |||||
アンプの(インパルス電流) | A | 3 | ||||||
DIN EN 60529に準拠した保護クラス | IP65(嵌合コネクタを取り付けてロックした状態) | |||||||
電源 | V | 24 | ||||||
供給電圧範囲 | V | 18…35 | ||||||
接地(GND) | V | 0 | ||||||
コマンド値入力 | 「A1」 | V | 10 | |||||
指令値入力範囲 | 「F1」 | mA | 4…20 | |||||
実際値出力 | 「A1」 | V | 10 | |||||
実際値の出力範囲 | 「F1」 | mA | 4…20 |
油圧油 | 分類 | 適切なシーリング材 | 基準 |
鉱油および関連炭化水素 | HL、HLP | NBR / FKM | DIN 51524 |
難燃性-水を含む | HFC(Fuchs HYDROTHERM 46M、Petrofer Ultra Safe 620) | NBR | ISO 12922 |
リン酸エステル | HFD-R | FKM | |
油圧作動油に関する重要な情報: 他の油圧作動油の使用に関する詳細とデータについては、お問い合わせください。 技術的なバルブデータ(温度、圧力範囲、寿命、メンテナンス間隔など)に関して制限がある場合があります。 使用するプロセスと作動媒体の引火点は、ソレノイドの最大表面温度を超えて40 Kでなければなりません。 難燃性-水を含む: |
R900714243 | 4WRKE25E000L-3X / 6EG24EK31 / A5D3M-713 |
R900708264 | 4WRKE25E000L-3X / 6EG24K31 / A5D3M-582 |
R901058298 | 4WRKE25E000L-3X / 6EG24K31 / A5D3M-713 |
R901189931 | 4WRKE25E1-220L-3X / 6EG24EK31 / A1D3M |
R901297584 | 4WRKE25E1-220L-3X / 6EG24EK31 / F1D3M |
R901001641 | 4WRKE25E1-220L-3X / 6EG24K31 / A1D3M |
R901179163 | 4WRKE25E1-220L-3X / 6EG24K31 / A1D3M-280 |
R901087601 | 4WRKE25E1-220L-3X / 6EG24TK31 / A1D3M |
R900772022 | 4WRKE25E1-350L-3X / 6EG24EK31 / A1D3M |
R901075370 | 4WRKE25E1-350L-3X / 6EG24EK31 / A1D3M-280 |
R900977502 | 4WRKE25E1-350L-3X / 6EG24EK31 / A5D3M |
R901043647 | 4WRKE25E1-350L-3X / 6EG24ETK31 / A1D3M |
R900773053 | 4WRKE25E1-350L-3X / 6EG24ETK31 / A5D3M |
R900973368 | 4WRKE25E1-350L-3X / 6EG24K31 / A1D3M |
R900249919 | 4WRKE25E1-350L-3X / 6EG24K31 / A1D3M-280 |
R900704756 | 4WRKE25E1-350L-3X / 6EG24K31 / A5D3M |
R901219179 | 4WRKE25E1-350L-3X / 6EG24K31 / C1D3M |
R901072882 | 4WRKE25E1-350P-3X / 6EG24EK31 / A1D3M |
R900713633 | 4WRKE25E1-350P-3X / 6EG24EK31 / A5D3M |
R900717346 | 4WRKE25E1-350P-3X / 6EG24K31 / A1D3M |
R900787373 | 4WRKE25E1-350P-3X / 6EG24K31 / A5D3M |
R901111135 | 4WRKE25E1-350P-3X / 6EG24K31 / F1D3M |
R900781865 | 4WRKE25E220L-3X / 6EG24EK31 / A1D3M |
R900782587 | 4WRKE25E220L-3X / 6EG24ETK31 / A1D3M |
R901060256 | 4WRKE25E220L-3X / 6EG24ETK31 / C1D3M |
R900777269 | 4WRKE25E220L-3X / 6EG24K31 / A1D3M |
R901045426 | 4WRKE25E220L-3X / 6EG24K31 / A5D3M |
R901196865 | 4WRKE25E220L-3X / 6EG24K31 / C1D3M |
R901133143 | 4WRKE25E220L-3X / 6EG24K31 / F1D3M |
R901052410 | 4WRKE25E220L-3X / 6EG24TK31 / F1D3M |
R901059570 | 4WRKE25E220P-3X / 6EG24EK31 / A1D3M |
R900727515 | 4WRKE25E220S-3X / 6EG24K31 / A1D3M |
R900746579 | 4WRKE25E3-350L-3X / 6EG24EK31 / A5D3M |
R901059108 | 4WRKE25E3-350L-3X / 6EG24ETK31 / A1D3M |
R900977507 | 4WRKE25E3-350L-3X / 6EG24K31 / A5D3M |
R901123577 | 4WRKE25E3-350L-3X / 6EG24TK31A1D3M |
R900700305 | 4WRKE25E3-350P-3X / 6EG24EK31 / A1D3M |
R900784875 | 4WRKE25E3-350P-3X / 6EG24K31 / A5D3M |
R901095293 | 4WRKE25E3-350P-3X / 6EG24TK31 / A5D3M |
R900731922 | 4WRKE25E350L-3X / 6EG24EK31 / A1D3M |
R900724345 | 4WRKE25E350L-3X / 6EG24EK31 / A1D3M-280 |
R900703649 | 4WRKE25E350L-3X / 6EG24EK31 / A5D3M |
R900720557 | 4WRKE25E350L-3X / 6EG24EK31 / A5D3M-280 |
R900727103 | 4WRKE25E350L-3X / 6EG24EK31 / C1D3M |
R901084667 | 4WRKE25E350L-3X / 6EG24EK31 / F1D3M |
R900704202 | 4WRKE25E350L-3X / 6EG24ETK31 / A1D3M |
R900713823 | 4WRKE25E350L-3X / 6EG24ETK31 / A5D3M |
R900973369 | 4WRKE25E350L-3X / 6EG24K31 / A1D3M |
R901030855 | 4WRKE25E350L-3X / 6EG24K31 / A1D3M-280 |
R901229184 | 4WRKE25E350L-3X / 6EG24K31 / A1D3V |
R900703904 | 4WRKE25E350L-3X / 6EG24K31 / A5D3M |
R900767509 | 4WRKE25E350L-3X / 6EG24K31 / A5D3M-280 |
R901214428 | 4WRKE25E350L-3X / 6EG24K31 / A5D3V |
R901252931 | 4WRKE25E350L-3X / 6EG24K31 / C1D3M |
R900979856 | 4WRKE25E350L-3X / 6EG24K31 / F1D3M |
R901114885 | 4WRKE25E350L-3X / 6EG24K31 / F1D3V |
R900737628 | 4WRKE25E350L-3X / 6EG24TK31 / A1D3M |
R900773012 | 4WRKE25E350L-3X / 6EG24TK31 / A1D3M-574 |
R900770264 | 4WRKE25E350P-3X / 6EG24EK31 / A1D3M |
R901108088 | 4WRKE25E350P-3X / 6EG24EK31 / A5D3M |
R901195767 | 4WRKE25E350P-3X / 6EG24ETK31 / A1D3M |
R900710256 | 4WRKE25E350P-3X / 6EG24ETK31 / A5D3M |
R900711661 | 4WRKE25E350P-3X / 6EG24ETK31 / A5D3M-706 |
R900717614 | 4WRKE25E350P-3X / 6EG24K31 / A1D3M |
R900733297 | 4WRKE25E350P-3X / 6EG24K31 / A5D3M |
R901291595 | 4WRKE25E350P-3X / 6EG24K31 / A5D3V |
R901123669 | 4WRKE25EA350L-3X / 6EG24K31 / A1D3M |
R901105489 | 4WRKE25R3-000S-3X / 6EG24K31 / A5D3M-805 |
R901109715 | 4WRKE25R3-220L-3X / 6EG24ETK31 / A5D3M |
R901308193 | 4WRKE25R3-350L-3X / 6EG24EK31 / C1D3M |
R901104963 | 4WRKE25R3-350L-3X / 6EG24ETK31 / A1D3M |
R901067874 | 4WRKE25R3-350L-3X / 6EG24ETK31 / A5D3M |
R901201717 | 4WRKE25R3-350L-3X / 6EG24K31 / A1D3M |
R900771042 | 4WRKE25R3-350P-3X / 6EG24K31 / A1D3M |
R901125163 | 4WRKE25R350L-3X / 6EG24EK31 / A1D3M |
R901216124 | 4WRKE25R350L-3X / 6EG24EK31 / A1D3M-280 |
R901100919 | 4WRKE25R350L-3X / 6EG24EK31 / A1D3V |
R901026399 | 4WRKE25R350L-3X / 6EG24K31 / A5D3M |
R901103694 | 4WRKE25R5-220L-3X / 6EG24EK31 / A1D3M |
R900706975 | 4WRKE25R5-350L-3X / 6EG24EK31 / A1D3M-622 |
R900759147 | 4WRKE25W000L-3X / 6EG24EK31 / A5D3M-435 |
R900709842 | 4WRKE25W1-350P-3X / 6EG24EK31 / A5D3M-706 |
R901049734 | 4WRKE25W3-350L-3X / 6EG24ETK31 / A1D3M |
R901009992 | 4WRKE25W3-350L-3X / 6EG24ETK31 / A5D3M |
R900768941 | 4WRKE25W3-350L-3X / 6EG24K31 / A5D3M |
R901094905 | 4WRKE25W350P-3X / 6EG24EK31 / A1D3M-877 |
R900776825 | 4WRKE25W350P-3X / 6EG24K31 / A5D3M-709 |
R901005192 | 4WRKE25W6-220L-3X / 6EG24EK31 / A1D3M |
R901041291 | 4WRKE25W6-220L-3X / 6EG24EK31 / F1D3M |
R901031447 | 4WRKE25W6-220L-3X / 6EG24ETK31 / A1D3M |
R901125572 | 4WRKE25W6-220L-3X / 6EG24ETK31 / F1D3M |
R901022395 | 4WRKE25W6-220L-3X / 6EG24K31 / A1D3M |
R901108789 | 4WRKE25W6-220L-3X / 6EG24K31 / A1D3V |
R901082633 | 4WRKE25W6-220L-3X / 6EG24K31 / A5D3M-871 |
R901094831 | 4WRKE25W6-220L-3X / 6EG24K31 / F1D3M |
R901153191 | 4WRKE25W6-220L-3X / 6EG24TK31 / A1D3M |
R901146836 | 4WRKE25W6-220P-3X / 6EG24ETK31 / A1D3M |
R900738497 | 4WRKE25W6-220P-3X / 6EG24K31 / A1D3M |
R900732535 | 4WRKE25W6-220P-3X / 6EG24TK31 / A1D3M |
R900718919 | 4WRKE25W6-350L-3X / 6EG24EK31 / A1D3M |
R900717051 | 4WRKE25W6-350L-3X / 6EG24EK31 / A5D3M |
R900709014 | 4WRKE25W6-350L-3X / 6EG24EK31 / A5D3M-280 |
R901107963 | 4WRKE25W6-350L-3X / 6EG24EK31 / A5D3V |
R901170141 | 4WRKE25W6-350L-3X / 6EG24EK31 / C1D3M |
R900727476 | 4WRKE25W6-350L-3X / 6EG24EK31 / C5D3M-718 |
R901121948 | 4WRKE25W6-350L-3X / 6EG24EK31 / F1D3M |
R900249275 | 4WRKE25W6-350L-3X / 6EG24ETK31 / A1D3M |
R901067975 | 4WRKE25W6-350L-3X / 6EG24ETK31 / A1D3V |
R900710081 | 4WRKE25W6-350L-3X / 6EG24ETK31 / A5D3M |
R900973362 | 4WRKE25W6-350L-3X / 6EG24K31 / A1D3M |
R900706551 | 4WRKE25W6-350L-3X / 6EG24K31 / A1D3V |
R900706930 | 4WRKE25W6-350L-3X / 6EG24K31 / A5D3M |
R901025092 | 4WRKE25W6-350L-3X / 6EG24K31 / A5D3M-535 |
R901118414 | 4WRKE25W6-350L-3X / 6EG24K31 / A5D3M-871 |
R901047568 | 4WRKE25W6-350L-3X / 6EG24K31 / A5D3V |
R901062312 | 4WRKE25W6-350L-3X / 6EG24K31 / F1D3M |
R901059573 | 4WRKE25W6-350P-3X / 6EG24EK31 / A1D3M |
R901268350 | 4WRKE25W6-350P-3X / 6EG24EK31 / A1D3V |
R901171085 | 4WRKE25W6-350P-3X / 6EG24EK31 / C1D3M |
R901066669 | 4WRKE25W6-350P-3X / 6EG24EK31 / F1D3M |
R900748597 | 4WRKE25W6-350P-3X / 6EG24K31 / A5D3M |
R901047148 | 4WRKE25W6-350P-3X / 6EG24K31 / F1D3M |
R900750296 | 4WRKE25W8-000L-3X / 6EG24EK31 / A5D3M-725 |
R901040674 | 4WRKE25W8-000L-3X / 6EG24EK31 / A5D3M-807 |
R901040673 | 4WRKE25W8-000L-3X / 6EG24EK31 / A5D3M-808 |
R900712117 | 4WRKE25W8-000L-3X / 6EG24EK31A5D3WC15M-704 |
R900750909 | 4WRKE25W8-000L-3X / 6EG24EK31A5D3WC15M-725 |
R901038659 | 4WRKE25W8-220L-3X / 6EG24EK31 / A1D3M |
R901006429 | 4WRKE25W8-220L-3X / 6EG24EK31 / A1D3V |
R900713634 | 4WRKE25W8-220L-3X / 6EG24EK31 / A5D3M-280 |
R900751048 | 4WRKE25W8-220L-3X / 6EG24EK31 / F1D3M |
R900718022 | 4WRKE25W8-220L-3X / 6EG24ETK31 / A1D3M |
R901051257 | 4WRKE25W8-220L-3X / 6EG24ETK31 / A1D3V |
R900766959 | 4WRKE25W8-220L-3X / 6EG24ETK31 / F1D3M |
R900721996 | 4WRKE25W8-220L-3X / 6EG24K31 / A1D3M |
R900711318 | 4WRKE25W8-220L-3X / 6EG24K31 / F1D3M |
R900735024 | 4WRKE25W8-220L-3X / 6EG24TK31 / A1D3M |
R900245067 | 4WRKE25W8-350L-3X / 6EG24EK31 / A1D3M |
R900715249 | 4WRKE25W8-350L-3X / 6EG24EK31 / A1D3V |
R900977505 | 4WRKE25W8-350L-3X / 6EG24EK31 / A5D3M |
R900720556 | 4WRKE25W8-350L-3X / 6EG24EK31 / A5D3M-280 |
R900705057 | 4WRKE25W8-350L-3X / 6EG24EK31 / F1D3M |
R900731881 | 4WRKE25W8-350L-3X / 6EG24ETK31 / A1D3M |
R900743953 | 4WRKE25W8-350L-3X / 6EG24ETK31 / F1D3M |
R901191330 | 4WRKE25W8-350L-3X / 6EG24ETK31 / F1D3V |
R900249554 | 4WRKE25W8-350L-3X / 6EG24K31 / A1D3M |
R901056249 | 4WRKE25W8-350L-3X / 6EG24K31 / A1D3V |
R900705775 | 4WRKE25W8-350L-3X / 6EG24K31 / A5D3M |
R900979857 | 4WRKE25W8-350L-3X / 6EG24K31 / F1D3M |
R901049771 | 4WRKE25W8-350L-3X / 6EG24TK31 / A1D3M |
R901124993 | 4WRKE25W8-350L-3X / 6EG24TK31 / F1D3M |
R901059574 | 4WRKE25W8-350P-3X / 6EG24EK31 / A1D3M |
R900709020 | 4WRKE25W8-350P-3X / 6EG24K31 / A5D3M |
R901167508 | 4WRKE25W8-350P-3X / 6EG24K31 / F1D3M |
R901115913 | 4WRKE25W8-350P-3X / 6EG24TK31 / A1D3M |
R900727368 | 4WRKE25W9-350L-3X / 6EG24K31 / A1D3M |
R901051922 | 4WRKE25W9-350L-3X / 6EG24TK31 / A1D3M |
R900753598 | 4WRKE25W9-350L-3X / 6EG24TK31 / A5D3M |
Saar HK Electronic Limited
追加:Rm 1506,28#Moyu Rd、Shanghai、China、201805
電話:+ 86-21-5956 1370
ファックス:+ 86-21-5012 3536
メール:jason@hydraulicpumpvalve.com
Skype:jason.saar
モバイル/ WhatsApp:+8613918187448
コンタクトパーソン: Mr. Jason
ハイダック圧力濾材の取り替え0240D 0260D 0280DシリーズISOは承認しました
