| RM 1902年、EASEY BLDG。、253-261 HENNESSYの道、WANCHAI、香港 | jason@hydraulicpumpvalve.com |
 |
| 起源の場所: | ドイツ |
| ブランド名: | Rexroth |
| モデル番号: | R901195742 4 WRZ 16 EA 150 - 7 X/6例えば。24N9ETK4/M-674 4 WRZ 16 EA 150 - 71/6例えば。24N9ETK4/M-674 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | On request |
| パッケージの詳細: | 標準的な紙箱 |
| 受渡し時間: | 7-10days |
| 支払条件: | T/T、ウェスタン・ユニオン |
| 供給の能力: | 1ヶ月あたりの100pcs |
| MNR: | R901195742 | モデルいいえ。: | 4 WRZ 16 EA 150 - 7 X/6例えば。24N9ETK4/M-674 4 WRZ 16 EA 150 - 71/6例えば。24N9ETK4/M-674 |
|---|---|---|---|
| ハイライト: | R901195742,Rexroth方向油圧弁 |
||

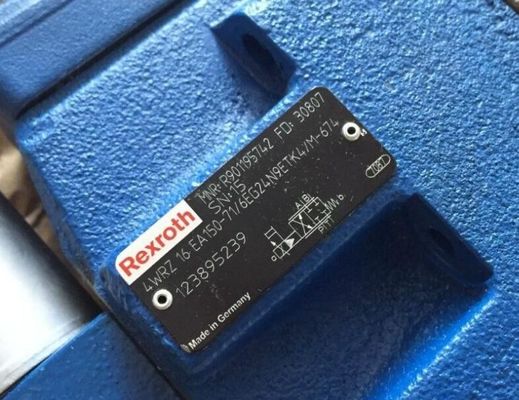

Rexroth 4WRZシリーズ比例した方向弁、操縦者は統合された電子工学（OBE）なしで、電気位置のフィードバックなしで、作動した
サイズ10、16、25、32、52
構成シリーズ7X
最高の作動圧力350棒
最大流2800のl /min
特徴
統合された電子工学（OBE）のPilot-operated、2段階ダイヤリングの比例した方向弁
流れの方向そして大きさの制御
中央糸および取り外し可能なコイルとの比例したソレノイドによる操作
subplateの土台のため:ISO 4401に従う左舷に取るパターン
任意補助運用装置
Spring-centered制御スプール
これらの変数の外の適用のために、私達に相談しなさい!
| タイプ | 4WRZ | ||||||
| サイズ | 10 | 16 | 25 | 32 | 52 | ||
| 設置位置 | 、できれば横 | ||||||
| 周囲温度の範囲 | °C | -20… +70 | |||||
| 保管温度の範囲 | °C | -20… +80 | |||||
| 重量 | subplateの土台のため | kg | 7.8 | 11.9 | 18.2 | 42.2 | 79.5 |
| フランジの関係のため | kg | 77.5 | |||||
| 「D3を使って」 | kg | 8.3 | 12.4 | 18.7 | 42.7 | 80 | |
| DIN EN 60068-2-6に従う正弦テスト | 10の周期、10… 2000年。1つのオクターブ/分、5つから57のHzの広さの対数の頻度変更の速度の10のHz 1.5 mm （PP）、57から2000のHzの広さ10gの3本の斧 | ||||||
| DIN EN 60068-2-64に従う騒音テスト | 20の… 2000のHzの広さ0.05g2/Hz （10gRMS） 3本の斧、軸線ごとのテストの時間30分 | ||||||
| DIN EN 60068-2-27に従う衝撃試験 | 半正弦陽性の15g/11氏、3回および軸線ごとの負の方向の3回、3本の斧 | ||||||
| DIN EN 60068-2-30に従う湿気がある熱 | 変形2: +25 °Cの… +55 °C、90%… 97%の相対湿度、2つの周期のá 24時間 | ||||||
| サイズ | 10 | 16 | 25 | 32 | 52 | |||
| 最高の作動圧力 | 棒 | 315 | 350 | |||||
| 作動圧力範囲 | 外的な試験石油供給 | 棒 | 30… 100 | 20… 100 | ||||
| 「D3」のない試験制御弁、内部試験オイルのリターン | 棒 | 30… 100 | ||||||
| 内部試験石油供給 | 棒 | 100… 315 | 100… 350 | |||||
| 最高帰りの流れ圧力 | 左舷TおよびRの外的な試験オイルのリターン | 棒 | 315 | 250 | 150 | 250 | ||
| 左舷Tの内部試験オイルのリターン | 棒 | 30 | ||||||
| 左舷Y | 棒 | 30 | ||||||
| 最大流 | l /min | 170 | 460 | 870 | 1600 | 2800 | ||
| わずかな流れ | l /min | 25 50 85 |
100 125 150 180 |
220 325 |
360 520 |
1000 | ||
| 試験流れ | 入力信号0の→ 100% | 左舷XおよびY | l /min | 3.5 | 5.5 | 7 | 15.9 | 7 |
| 試験容積 | 転換プロセス0 → 100% | cmの³ | 1.7 | 4.6 | 10 | 26.5 | 54.3 | |
| 油圧流動温度較差 | °C | -20… +80 | ||||||
| できれば | °C | -40… +50 | ||||||
| 粘着性の範囲 | ² mmの/s | 20… 380 | ||||||
| できれば | ² mmの/s | 30… 46 | ||||||
| 油圧液体の、ISO 4406 （c） 1）に従う清浄度クラス最高の許容可能な汚染度 | 試験制御弁 | ISO 4406 （c）に従うクラス18/16/13 | ||||||
| 主要な弁 | ISO 4406 （c）に従うクラス20/18/15 | |||||||
| ヒステリシス | % | ≤ 6 | ||||||
| 1） | 部品のために指定される清浄度クラスは油圧装置でに付着しなければならない。有効なろ過は欠陥を防ぎ、同時に部品のライフ サイクルを増加する。フィルターの選択のために、www.boschrexroth.com/filterを見なさい。 |
| サイズ | 10 | 16 | 25 | 32 | 52 | ||
| 電圧タイプ | 直接電圧 | ||||||
| 命令価値重複 | % | 15 | |||||
| 最高のソレノイドの流れ | 1.5 | ||||||
| ソレノイドのコイル抵抗 | 20 °Cの冷たい価値 | Ω | 4.8 | ||||
| 最高の熱い価値 | Ω | 7.2 | |||||
| 作動させた時間 | % | 100 | |||||
| 最高のコイルの温度1） | °C | + 150 | |||||
| DIN EN 60529に従う保護クラス | IP65 （取付けられ、締められて合うコネクターが） | ||||||
| 電源 | V | 24 | |||||
| 供給電圧の範囲 | V | 19.4… 35 | |||||
| 1） | に付着させるソレノイドのコイル、ヨーロッパ規格ISO 13732-1およびEN 982の必要性で行われる表面温度が原因で。 |
| 油圧液体 | 分類 | 適した密封材料 | 標準 |
| ミネラル オイルおよび関連の炭化水素 | HL、HLP | NBR/FKM | DIN 51524 |
| Flame-resistant -水を含んでいること | HFC （Fuchs HYDROTHERM 46M、Petrofer超安全な620） | NBR | ISO 12922 |
|
油圧液体の重要な情報: 他の油圧液体の使用のより多くの情報そしてデータのために私達に連絡しなさい。 技術的な弁データ（温度、圧力範囲、ライフ サイクル、保全間隔、等）に関する限定があるかもしれない。 使用されるプロセスおよび作動媒体の引点火は最高のソレノイドの表面温度に40 Kなる。 Flame-resistant -水を含んでいること: |
|||
| R901334163 | 4 WRZ 16 EA 150 - 7 X/6例えば。24ETK4/D3M |
| R900979554 | 4 WRZ 16 EA 150 - 7 X/6例えば。24N9EK4/D3M |
| R901140837 | 4 WRZ 16 EA 150 - 7 X/6例えば。24N9EK4/M |
| R900765375 | 4 WRZ 16 EA 150 - 7 X/6例えば。24N9ETK4/D3M |
| R900728839 | 4 WRZ 16 EA 150 - 7 X/6例えば。24N9ETK4/M |
| R901195742 | 4 WRZ 16 EA 150 - 7 X/6例えば。24N9ETK4/M-674 |
| R901085822 | 4 WRZ 16 EA 150 - 7 X/6例えば。24N9K4/D3M |
| R901091020 | 4 WRZ 16 EA 150 - 7 X/6例えば。24N9K4/D3V |
| R978916080 | 4 WRZ 16 EA 150 - 7 X/6例えば。24N9K4/D3V |
| R901124048 | 4 WRZ 16 EA 150 - 7 X/6例えば。24N9K4/M |
| R900963363 | 4 WRZ 16 EA 150 - 7 X/6例えば。24N9K4/V |
| R901053298 | 4 WRZ 16 EA 150 - 7 X/6例えば。24N9TK4/D3M |
| R901416782 | 4 WRZ 16 EA 150 - 7 X/6例えば。24N9TK4/D3V |
| R901122586 | 4 WRZ 16 EA 150 - 7 X/6例えば。24N9TK4/M |
| R901357503 | 4 WRZ 16 EA 150 - 7 X/6例えば。24XEJET/D3V |
| R900954661 | 4 WRZE 16 EA 150 - 7 X/6例えば。24ETK31/A1M |
| R900784553 | 4 WRZE 16 EA 150 - 7 X/6例えば。24ETK31/F1M |
| R901014847 | 4 WRZE 16 EA 150 - 7 X/6例えば。24ETK31/F1V |
| R900971416 | 4 WRZE 16 EA 150 - 7 X/6例えば。24K31/A1D3M |
| R901160822 | 4 WRZE 16 EA 150 - 7 X/6例えば。24K31/A1M |
| R900967062 | 4 WRZE 16 EA 150 - 7 X/6例えば。24K31/A1V |
| R901117243 | 4 WRZE 16 EA 150 - 7 X/6例えば。24K31/F1D3V |
| R901233621 | 4 WRZE 16 EA 150 - 7 X/6例えば。24K31/F1V |
| R900738677 | 4 WRZE 16 EA 150 - 7 X/6例えば。24N9EK31/A1D3M |
| R978909308 | 4 WRZE 16 EA 150 - 7 X/6例えば。24N9EK31/A1D3V |
| R901315878 | 4 WRZE 16 EA 150 - 7 X/6例えば。24N9EK31/A1V |
| R978919051 | 4 WRZE 16 EA 150 - 7 X/6例えば。24N9EK31/F1D3V |
| R900729304 | 4 WRZE 16 EA 150 - 7 X/6例えば。24N9ETK31/A1D3M |
| R900930909 | 4 WRZE 16 EA 150 - 7 X/6例えば。24N9ETK31/A1D3V |
| R978913404 | 4 WRZE 16 EA 150 - 7 X/6例えば。24N9ETK31/A1V |
| R901194399 | 4 WRZE 16 EA 150 - 7 X/6例えば。24N9K31/A1D3V |
| R901396896 | 4 WRZE 16 EA 150 - 7 X/6例えば。24N9K31/A1M |
| R901395679 | 4 WRZE 16 EA 150 - 7 X/6例えば。24TK31/F1M |
