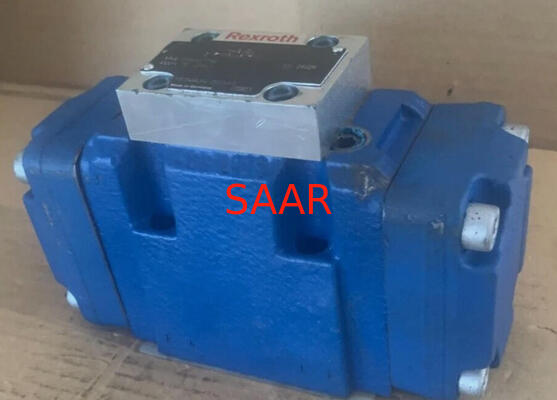

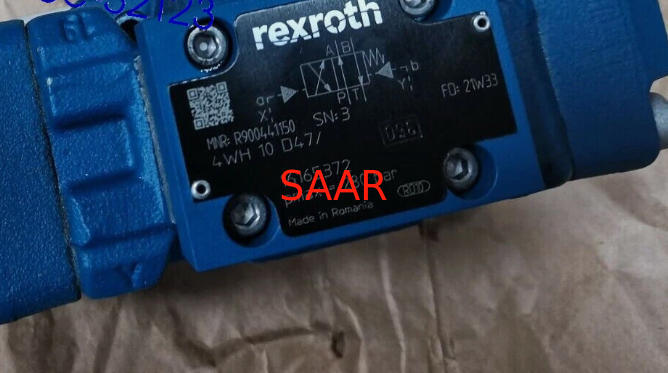

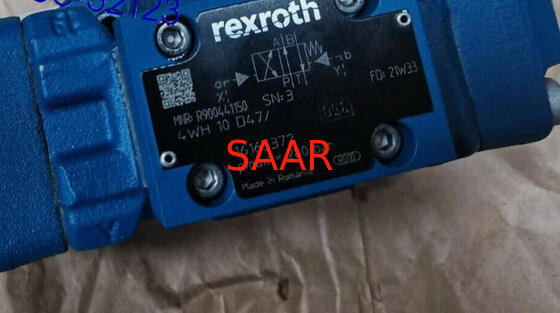

Name: R900441150 4WH10D47 4WH10D4X 方向スロールバルブ,パイロット操作,水力 4WH
Brand: Saar HK Electronic Limited
SKU: R900441150 4WH10D47 4WH10D4X
Price: 950.00 USD
Availability: InStock

ホーム製品・レクスロス油圧バルブ

R900441150 4WH10D47 4WH10D4X 方向スロールバルブ,パイロット操作,水力 4WH

商品の詳細:

起源の場所:	ドイツ
ブランド名:	Rexroth
モデル番号:	R900441150 4WH10D47 4WH10D4X

お支払配送条件:

最小注文数量:	1
価格:	On request
パッケージの詳細:	標準的な紙箱
受渡し時間:	7-10日
支払条件:	T/T、ウェスタンユニオン
供給の能力:	1か月あたり100％

連絡先

詳細製品概要

MNR:

R900441150

型番:

4WH10D47 4WH10D4X

ハイライト:

レックスロスの方向スロールバルブ

パイロット作動油圧バルブ

4WH10D47 スロールバルブ

パイロット操作の方向スロールバルブ,水力 4WH

サイズ10 32
部品シリーズ 4X,7X,6X
最大動作圧 350 bar
最大流量 1100l/min

特徴

4/3・4/2・3/2方向バージョン
操作の種類 (内部または外部の操縦制御):
電気・水力 (WEH型)
液体 (WH型)
底板の設置用
ISO 4401 によるポートパターン
スプリングまたは圧力中心,スプリング端位置または水力端位置
濡れピンDCまたはAC電磁器,オプション
単一の接続または中央接続としての電気接続
オプションバージョン:
- マニュアルオーバーライト
- 切り替え時間調整
- 主弁のチャネルPのプレロードバルブ
- ストローク設定および/またはスロール位置監視

タイプコード:

01	280barまで	コードなし
01	350barまで	H - ほら
主要な港
02	3方向バージョン	3
02	4方向バージョン	4
動作装置の種類
03	液体	WH
03	電気液圧装置	ほら
サイズ
04	NG10	10
	NG16	16
	NG25 (バージョン"W.H 22")	22
	NG25 (バージョン"W.H 25")	25
	サイズ32	32
メインバルブで回転するスロール
05	泉によって	コードなし
05	液体 ^{1) について}	H
06	シンボル:可能なバージョンについては",シンボル/回路図"を参照してください.
部品シリーズ
07	コンポーネントシリーズ40... 49 (40... 49: 変更なしの設置と接続寸法) NG10	4X
	コンポーネントシリーズ60... 69 (60... 69: 変更なしの設置と接続寸法) NG25 ("W.H 25") とNG32	6X
	コンポーネントシリーズ70... 79 (70... 79: 変更なしの設置と接続寸法) NG16 (72シリーズから) とNG25 ("W.H 22")	7X
2つのスロールポジションと2つの電磁石でパイロット制御バルブにおける制御スロール回帰 (A,B,C,D,K,Zのシンボルとメインバルブにおける水力制御スロール回帰のみ可能です)
08	春の帰り	コードなし
	持っていない春の帰還	オー
	持っていない春の帰還緩やか ^{(2) について}	オフ
パイロット制御バルブ (2) について
09	高功率バルブ (データシート23178)	6E
電気電圧 ^{(2) について}
10	連続電圧 24V	G24
10	交流電圧 230 V 50/60 Hz	W230
マニュアルオーバーライド
11	手動のオーバーライドなし	コードなし
	手動でオーバーライト	N について
	と隠された手動オーバーライド	N9
耐腐食性 (外側)
12	無 (バルブハウジングをプリームした)	コードなし
12	強化された腐食防護 (EN ISO 9227 による塩噴霧試験 240 時間)	J3
パイロットオイルフロー ^{(3) について}
13	外部のパイロットオイル供給,外部のパイロットオイル返却 ⁴⁾	コードなし
	内部パイロットオイル供給,外部パイロットオイル返却 ^{4; 5) について}	E について
	パイロットオイル供給内部パイロットオイル返却内部 ⁵⁾	ET
	外部パイロットオイル供給,内部パイロットオイル返却 ⁴⁾	T
切り替え時間調整
14	時間調整を切り替えない	コードなし
	供給制御として切換時間の調整	S
	放出制御として切換時間の調整	S2
電気接続 ^{(2) について}
15	個別接続
15	配合コネクタなし,DIN EN 175301-803 に準拠するコネクタ	K4⁶⁾
スロール位置監視
16	位置スイッチなし	コードなし
	監視されたスロール位置"a"	QMAG24
	監視されたスロール位置"b"	QMBG24
	コール位置"a"と"b"を監視する	QMABG24
	監視された休憩位置	QM0G24
ストローク設定
17	バルブ側AとBのストローク設定	10
	バルブ側Aのストローク設定	11
	バルブ側Bのストローク設定	12
エスロットル挿入口 ^{2) について}
18	持っていないガソリン挿入口	コードなし
	エスロットル Ø 0.8 mm	B08
	エスロットル Ø 1.0 mm	B10
	エスロットル Ø 1.2 mm	B12
	エスロットル Ø 1.5mm	B15
	エスロットル Ø 2.0 mm	B20
	エスロットル Ø 2.5mm	B25
プレロードバルブ (NG10用ではない) ^{2) について}
19	プレデコンプレッションなし	コードなし
19	プレロードバルブで	P45
20	圧縮バルブなし	コードなし
20	圧縮バルブ	D3^{7 について}
密封材 (密封材が使用された液体と互換性を確認する"技術データ"を参照)
21	NBRシール	コードなし
21	FKMシール	V
22	詳細は簡潔なテキストで	*

SAARはポンプ,モーター,バルブ,ベアリング,コップリング,ギアボックス,エンジンスペアパーツ,フィルター要素,フィッティング,コネクタ,電子部品およびアクセサリーに特化した移動機器の部品.

レックスロス 4WH10 シリーズ方向スロールバルブ

R900738780	H-4WH10C4X/S2
R900521539	H-4WH10D4X//V
R901077671	H-4WH10E4X//ZV
R901232464	H-4WH10E4X/S2
R900575340	H-4WH10G4X//V
R901077679	H-4WH10G4X//ZV
R900534847	H-4WH10H4X/
R901077670	H-4WH10H4X//ZV
R900599089	H-4WH10HC4X//V
R900941397	H-4WH10HD4X/
R901077677	H-4WH10J4X//ZV
R900566847	H-4WH10M4X/
R901220320	H-4WH10R4X//V
R901152932	H-4WH10R4X//ZV
R900907246	H-4WH10T4X/
R901037628	H-4WH10T4X//V
R901425598	H-4WH10W4X//ZV
R900539589	H-4WH10Y4X//V
R901077680	H-4WH10Y4X//ZV
R901096134	H-4WH10Z4X//V
R900246899	H-4WH10C4X/
R900528376	H-4WH10D4X/
R900549770	H-4WH10E49-4X/V
R900512094	H-4WH10E4X/
R901578704	H-4WH10F4X/
R900534845	H-4WH10G4X/
R900534846	H-4WH10J4X/
R901607433	H-4WH10J4X//10
R901601335	H-4WH10J4X=
R901351939	H-4WH10K4X/
R901578705	H-4WH10L4X/
R901578670	H-4WH10Q4X/
R901125325	H-4WH10R4X/
R900508622	H-4WH10U4X/
R900513847	H-4WH10Y4X/
R900568415	4WH10C4X/S
R901338201	4WH10C4X/S
R901133566	4WH10C4X/S2
R900564718	4WH10C4X/S2/V
R900581012	4WH10D30-4X/
R900427851	4WH10D4X//V
R900592347	4WH10D4X/S
R900471150	4WH10D4X/S2
R900910498	4WH10E4X//10
R900246400	4WH10E4X//V
R900248282	4WH10E4X/ET/B10V
R901402807	4WH10E4X/J
R900534006	4WH10E4X/S2
R900518247	4WH10F4X/
R900582265	4WH10G4X/S2
R900474423	4WH10H4X/
R900567688	4WH10HC4X/
R901193461	4WH10HC4X//10
R900428182	4WH10HD4X/
R900744309	4WH10HD4X//V
R900510249	4WH10HZ4X/
R900249126	4WH10J2-4X/
R900777126	4WH10J4X//10
R900960590	4WH10J4X//V
R900510213	4WH10J4X/J
R900562494	4WH10J4X/S2
R900582530	4WH10L4X/
R900562602	4WH10M4X/
R900538177	4WH10Q4X/
R900529533	4WH10Q4X//10
R900440768	4WH10R4X/
R900529175	4WH10R4X/S2
R900529242	4WH10T4X/
R901127650	4WH10T4X/
R900586615	4WH10T4X/S2
R900736797	4WH10U4X/
R900472695	4WH10V4X/
R900462239	4WH10W4X/
R900443486	4WH10Y4X/
R900539355	4WH10Y4X//V
R900598835	4WH10Z4X/
R900522199	4WH10Z4X//V
R900437793	4WH10C4X/
R900441150	4WH10D4X/
R978876914	4WH10D4X//12
R900473466	4WH10D4X/J
R901479336	4WH10D4X/J3
R900444197	4WH10E4X/
R901548162	4WH10E4X/J3
R900441155	4WH10G4X/
R900428004	4WH10J4X/
R901501517	4WH10J4X=
R901438224	4WH10M4X/J
R901430030	4WH10P4X/
