| RM 1902年、EASEY BLDG。、253-261 HENNESSYの道、WANCHAI、香港 | jason@hydraulicpumpvalve.com |
 |
| 起源の場所: | ドイツ |
| ブランド名: | Rexroth |

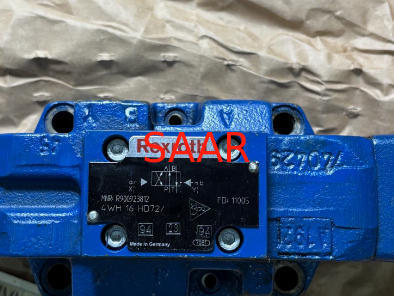

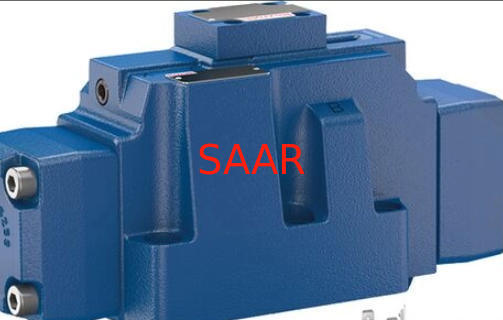

| モデル番号: | R900923871 4WH16D7X 4WH16D7X |
| 最小注文数量: | 1 |
|---|---|
| 価格: | On request |
| パッケージの詳細: | 標準的な紙箱 |
| 受渡し時間: | 7-10日 |
| 支払条件: | T/T、ウェスタンユニオン |
| 供給の能力: | 1か月あたり100％ |
| MNR: | R900923871 | 型番: | 4WH16D7X 4WH16D7X |
|---|---|---|---|
| ハイライト: | レックスロスの方向スロールバルブ,パイロット作動油圧バルブ,4WH16D7X スロールバルブ |
||
| 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | ||
| / |
|
/ | * |
| 01 | 最大280バール | コードがありません |
| 最大350バール | H- | |
| 主要ポート | ||
| 02 | 3ウェイバージョン | 3 |
| 4ウェイバージョン | 4 | |
| 作動の種類 | ||
| 03 | 油圧 | WH |
| 電気油圧式 | うーん | |
| サイズ | ||
| 04 | NG10 | 10 |
| NG16 | 16 | |
| NG25 (バージョン「WH 22」) | 22 | |
| NG25 (バージョン「WH 25」) | 25 | |
| サイズ 32 | 32 | |
| メインバルブのスプールリターン | ||
| 05 | スプリングによって | コードがありません |
|
油圧 1) |
H | |
| 06 | シンボル;可能なバージョンについては、「記号/回路図」を参照してください。 | |
| コンポーネントシリーズ | ||
| 07 | コンポーネント シリーズ 40 ～ 49 (40 ～ 49: 取り付けおよび接続寸法は変更なし) – NG10 | 4X |
| コンポーネント シリーズ 60 ～ 69 (60 ～ 69: 取り付けおよび接続寸法は変更なし) – NG25 (「WH 25」) および NG32 | 6倍 | |
| コンポーネント シリーズ 70 ～ 79 (70 ～ 79: 取り付けおよび接続寸法は変更なし) – NG16 (シリーズ 72 から) および NG25 (「WH 22」) | 7倍 | |
| 2 つのスプール位置と 2 つのソレノイドを備えたパイロット コントロール バルブでのスプール リターンの制御 (シンボル A、B、C、D、K、Z およびメイン バルブの油圧制御スプール リターンでのみ可能) | ||
| 08 | スプリングリターン付き | コードがありません |
| それなしスプリングリターン | ○ | |
|
それなし戻り止め付きスプリングリターン 2) |
の | |
|
パイロットコントロールバルブ 2) |
||
| 09 | ハイパワーバルブ (データシート 23178) | 6E |
|
電圧 2) |
||
| 10 | 直流電圧24V | G24 |
| 交流電圧230V、50/60Hz | W230 | |
| 手動オーバーライド | ||
| 11 | 手動オーバーライドなし | コードがありません |
| 手動ボタン付き | N | |
| と隠された手動オーバーライド | N9 | |
| 耐食性（外側） | ||
| 12 | なし (バルブハウジングは下塗り済み) | コードがありません |
| 腐食保護の向上 (EN ISO 9227 に準拠した 240 時間の塩水噴霧試験) | J3 | |
|
パイロットオイルの流れ 3) |
||
| 13 |
外部パイロット油供給、外部パイロット油戻し 4) |
コードがありません |
|
内部パイロット油供給、外部パイロット油戻り 4; 5) |
E | |
|
パイロット油供給内部、パイロット油戻り内部 5) |
ET | |
|
外部パイロット油供給、内部パイロット油戻し 4) |
T | |
| スイッチング時間の調整 | ||
| 14 | 切替時間調整なし | コードがありません |
| 供給制御としてのスイッチング時間調整 | S | |
| 放電制御としてのスイッチング時間調整 | S2 | |
|
電気接続 2) |
||
| 15 | 個別接続 | |
| 嵌合コネクタなし、コネクタは DIN EN 175301-803 に準拠 | K46) | |
| スプール位置監視 | ||
| 16 | ポジションスイッチなし | コードがありません |
| 監視スプール位置「a」 | QMAG24 | |
| 監視スプール位置「b」 | QMBG24 | |
| 監視スプール位置「a」と「b」 | QMABG24 | |
| 監視された静止位置 | QM0G24 | |
| ストローク設定 | ||
| 17 | バルブA側、B側のストローク設定 | 10 |
| バルブA側のストローク設定 | 11 | |
| バルブ側Bのストローク設定 | 12 | |
|
スロットルインサート 2) |
||
| 18 | それなしスロットルインサート | コードがありません |
| スロットル径 0.8mm | B08 | |
| スロットル Ø 1.0 mm | B10 | |
| スロットル Ø 1.2 mm | B12 | |
| スロットル Ø 1.5 mm | B15 | |
| スロットル Ø 2.0 mm | B20 | |
| スロットル Ø 2.5 mm | B25 | |
|
プリロードバルブ（NG10には不可） 2) |
||
| 19 | 事前減圧なし | コードがありません |
| プリロードバルブ付 | P4,5 | |
| 20 | 減圧弁なし | コードがありません |
| 減圧弁付 | D37) | |
| シール材質 (使用する作動油とシールの適合性を確認してください。「技術データ」を参照) | ||
| 21 | NBRシール | コードがありません |
| FKMシール | V | |
| 22 | プレーンテキストでの詳細 | * |
| R900954136 | 4WH16E7X/S2/12 |
| R900787984 | 4WH16F7X//12 |
| R900939612 | 4WH16F7X//12 |
| R900931734 | 4WH16G7X//J |
| R900755823 | 4WH16H2-7X/ |
| R900939240 | 4WH16HD7X//12 |
| R901299744 | 4WH16J2-7X/ |
| R900756090 | 4WH16JA7X/ |
| R900962936 | 4WH16U2-7X/ |
| R900966568 | 4WH16V6-7X/ |
| R900942766 | 4WH16W5-7X/S2 |
| R900969806 | 4WH16W7X/ET/10 |
| R900923821 | 4WH16C7X/ |
| R900923871 | 4WH16D7X/ |
| R901554057 | 4WH16D7X/J3 |
| R900760506 | 4WH16D7X/S2 |
| R900931476 | 4WH16E42-7X/ |
| R900923875 | 4WH16E7X/ |
| R901038000 | 4WH16E7X//10 |
| R901155293 | 4WH16E7X//11 |
| R901312926 | 4WH16E7X/S |
| R900967424 | 4WH16E7X/S2 |
| R900925628 | 4WH16F7X/ |
| R900924015 | 4WH16G7X/ |
| R901018853 | 4WH16G7X//11 |
| R901254892 | 4WH16G7X/S |
| R900933220 | 4WH16H1-7X/ |
| R900932349 | 4WH16H7X/ |
| R900967113 | 4WH16H7X/S2 |
| R900923812 | 4WH16HD7X/ |
| R901190259 | 4WH16HD7X//10 |
| R901013427 | 4WH16HD7X/S2 |
| R901067804 | 4WH16HE7X/ |
| R901116692 | 4WH16HE7X//V |
| R900953403 | 4WH16HG7X/S2 |
| R901280994 | 4WH16HH7X/ |
| R901127458 | 4WH16HJ7X/ |
| R901496454 | 4WH16HK7X/ |
| R900924016 | 4WH16J7X/ |
| R900786192 | 4WH16J7X//10 |
| R900705234 | 4WH16J7X/S2 |
| R900925629 | 4WH16L7X/ |
| R901147071 | 4WH16L7X/S2 |
| R900925630 | 4WH16M7X/ |
| R901176768 | 4WH16M7X//10 |
| R901516937 | 4WH16M7X//T08 |
| R900925631 | 4WH16Q7X/ |
| R900925632 | 4WH16R7X/ |
| R901057843 | 4WH16R7X/S2 |
| R900712426 | 4WH16T7X/ |
| R900925633 | 4WH16U7X/ |
| R900925634 | 4WH16W7X/ |
| R901022494 | 4WH16W7X//10 |
| R901462823 | 4WH16W7X//10V |
| R901531741 | 4WH16W7X/S2 |
| R901273391 | 4WH16X19-7X/ |
| R901274344 | 4WH16X19-7X//10 |
| R900925635 | 4WH16Y7X/ |
| R900970260 | 4WH16Z7X/ |
| R900923979 | H-4WH16HC7X//V |
| R901199035 | H-4WH16Y11-7X//ZV |
| R900923978 | H-4WH16C7X/ |
| R901281124 | H-4WH16C7X//SO542 |
| R900925637 | H-4WH16D7X/ |
| R901494344 | H-4WH16D7X/S2 |
| R901528640 | H-4WH16E42-7X/ |
| R900925638 | H-4WH16E7X/ |
| R901248515 | H-4WH16E7X//10 |
| R901072638 | H-4WH16E7X//V |
| R901077552 | H-4WH16E7X//Z |
| R901565029 | H-4WH16E7X= |
| R900925640 | H-4WH16G7X/ |
| R901077688 | H-4WH16G7X//Z |
| R901079824 | H-4WH16G7X/S2 |
| R901108013 | H-4WH16H1-7X//P4,5 |
| R901070926 | H-4WH16H7X/ |
| R901231792 | H-4WH16H7X//Z |
| R900949597 | H-4WH16HD7X/ |
| R901600218 | H-4WH16HD7X//V |
| R901175984 | H-4WH16HD7X//ZV |
| R900732849 | H-4WH16HJ7X/ |
| R901410577 | H-4WH16HJ7X/S |
| R901496455 | H-4WH16HK7X/ |
| R901055638 | H-4WH16HM7X/ |
| R901090634 | H-4WH16HZ7X/ |
| R900925644 | H-4WH16J7X/ |
| R901077689 | H-4WH16J7X//Z |
| R901110869 | H-4WH16J7X/S |
| R901576860 | H-4WH16L7X/ |
| R900943695 | H-4WH16Q7X/ |
| R901157904 | H-4WH16R7X//ZV |
| R901578708 | H-4WH16T7X/ |
| R900617278 | H-4WH16T7X/S2 |
| R900955928 | H-4WH16U7X/ |
| R901568184 | H-4WH16W7X/ |
| R900925646 | H-4WH16Y7X/ |
| R901210042 | H-4WH16Y7X//ZV |
